前言

    家里面积不大，但是网络环境相对复杂，最初装修的时候的方案已经不适用于越来越多的需求，于是开始整改家庭内部网络及应用服务器媒体服务器一系列的东西。

    折腾的过程比较漫长，在我写下第一篇的时候已经进行了一部分，现在这里记录一下，万一有朋友需要用到呢。

原先的网络布局

    原本家里有一根电信，一根移动光纤入户，两个光猫接入tp-link的R479-GP-AC，然后使用POE供电的方式向四个房间接入了AP，其中书房使用的是TL-AP1202GI-POE，另外三个采用的是TL-AP302I-POE，主要原因是书房需要使用电脑，而且接入无线设备较多，所以用了5G+2.4ghz双频。

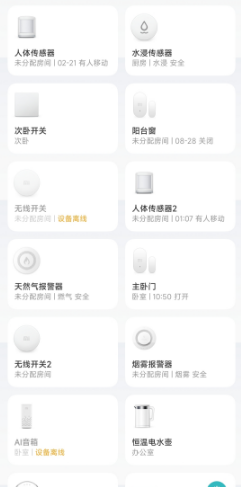

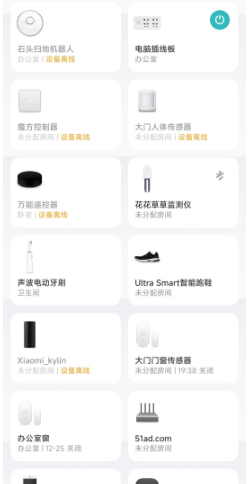

    家中小米智能家居设备较多，全部接入无线网络之后就变得一荣俱荣，一损俱损了。有计划上一个内网的智能家居中枢，避免断网环境下无法操作的问题（已经出现过）

    首先要解决的就是弱电箱的问题，接了备用移动线路之后，两个光猫一个路由器实在是放不下。后来又购入了一台群晖NAS，放在书房电脑旁边，后来就发现上传速度太慢，上传带宽较低，于是又加入了一根光纤，但是电信给安装的时候直接一根光纤接入光猫，光猫两个lan口出了两根线分别拨号（已改为桥接模式，由路由器拨号）

    由于电信的单光纤双拨号，导致没办法使用光猫棒来解决光猫体积问题，只能把移动光猫换成光猫棒来缩小体积，同时考虑到现有AP是poe供电还需要继续使用，换路由器就得加一台poe交换机。

现在的网络结构

    最终解决方案就是，电信光纤进光猫，然后光猫两个lan口出来进R86S的两个千兆口，移动光纤进光猫棒直插R86S的SFP+口，然后R86S另一个千兆口接POE交换机，另一个万兆sfp口接sfp转万兆电口模块进书房交换机。网络拓扑图就变成下面的样子了...

    。。。。。。。未完待续
